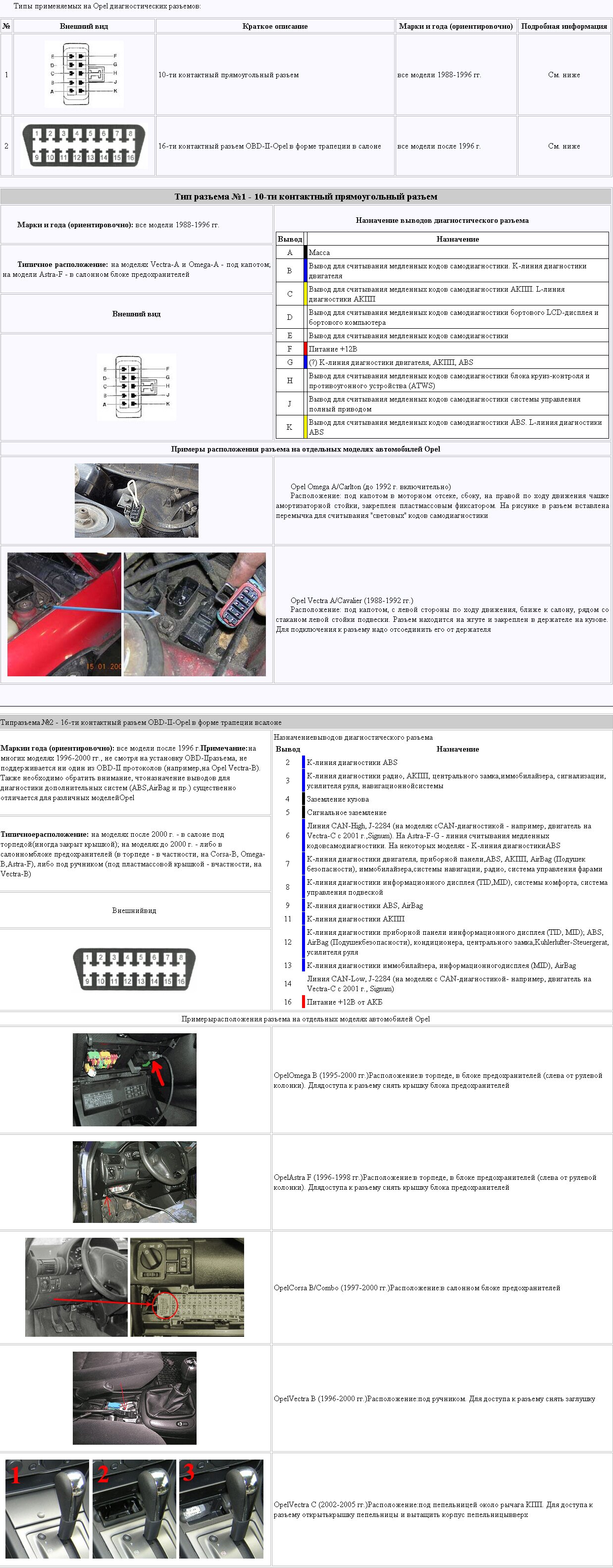

 Приводятся схемы на диагностические разъемы для автомобиля OPEL. 10-ти контактные диагностические разъемы применялись на всех моделях автомобилей Opel, выпущенных в 1988-1996 гг. На многих моделях 1996-2000 гг., не смотря на установку OBD-II разъема, не поддерживается ни один из OBD-II протоколов (например, на Opel Vectra-B). Также необходимо обратить внимание, что назначение выводов для диагностики дополнительных систем (ABS, AirBag и пр.) существенно отличается для различных моделей Opel.
16-ти контактный диагностический разъем OBD-II. Это - диагностический разъем в форме трапеции, расположен в салоне автомобилей Opel. Таким диагностическим разъемом оборудованы все модели автомобилей Opel, выпускаемых после 1996 г.
Назначение контактов разъёма
2 К-линия диагностики ABS
3 К-линия диагностики радио, АКПП, центрального замка, иммобилайзера, сигнализации, усилителя руля, навигационной системы
4 Заземление кузова
5 Сигнальное заземление
6 Линия CAN-High, J-2284 (на моделях с CAN-диагностикой - например, двигатель на Vectra-C c 2001 г., Signum). На Astra-F-G - линия считывания медленных кодов самодиагностики. На некоторых моделях - K-линия диагностики ABS
7 К-линия диагностики двигателя, приборной панели, ABS, АКПП, AirBag (Подушек безопасности), иммобилайзера, системы навигации, радио, система управления фарами
8 К-линия диагностики информационного дисплея (TID, MID), системы комфорта, система управления подвеской
9 К-линия диагностики ABS, AirBag
11 К-линия диагностики АКПП
12 К-линия диагностики приборной панели и информационного дисплея (TID, MID); ABS, AirBag (Подушек безопасности), кондиционера, центрального замка, Kuhlerlufter-Steuergerat, усилителя руля
13 К-линия диагностики иммобилайзера, информационного дисплея (MID), AirBag
14 Линия CAN-Low, J-2284 (на моделях с CAN-диагностикой - например, двигатель на Vectra-C c 2001 г., Signum)
16 Питание +12В от АКБ
Где расположен диагностическй разъем OPEL
Opel Omega B
Opel Astra F
Opel Vectra B
